Усилитель звука на микросхеме TDA2030A

Я нашел ненужную плату из телевизора. Мой мой взор привлекла микросхему TDA203A. Я знаю что микросхемы марки «TDA» являются усилителями низкой частоты, о них много информации в интернете. Я решил собрать собственный несложный усилитель по схеме:

Усилитель звука на микросхеме TDA2030A

Понадобится для сборки

  • Микросхема TDA2030A.
  • Конденсаторы 0,1 мкФ — 3 штуки.
  • Конденсаторы 2200 мкФ 25 В — 2 штуки.
  • Резистор 2.2 Ом.
  • Резисторы 22 кОм — 2 штуки.
  • Резистор 680ом.
  • Конденсатор 22 мкФ 25 В.
  • Конденсатор 4,7 мкФ пленочный.
  • Корпус, выключатель, провода, радиатор, разъемы для тюльпанов.

Усилитель звука на микросхеме TDA2030A

Усилитель звука на микросхеме TDA2030A

Усилитель звука на микросхеме TDA2030A

Сборка простого усилителя на TDA2030

Моя цель была создать усилитель, не тратя на него больших денег. Все детали кроме корпуса я нашел в различных старых платах, не нужных естественно.
Собирать усилитель на TDA2030 можно разными методами и решениями, в данном случае я буду использовать навесной монтаж. Так как множество выводов соединены с землей, я рекомендую сделать разветвляющийся провод.

Усилитель звука на микросхеме TDA2030A

Далее приступаем к пайке соединений.
Отсчет выводов микросхемы ведется слева на право, при этом маркировка и выводы направленные на вас.

Усилитель звука на микросхеме TDA2030A

Усилитель звука на микросхеме TDA2030A

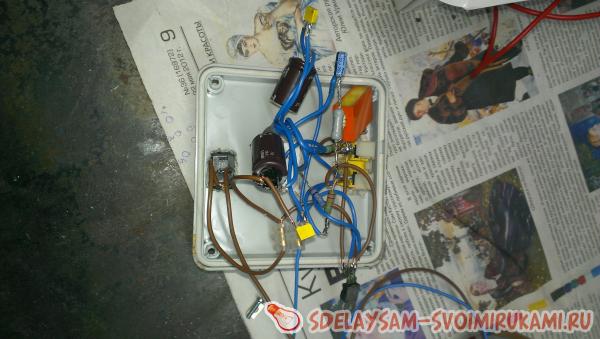

После того, как вы собрали схему — проверяем ее. Подключим динамик и на небольшой громкости проверим усилитель.

Усилитель звука на микросхеме TDA2030A

Если все работает, приступаем к следующему этапу.
У меня имелся готовый корпус. Радиатор лучше вывести наружу для более лучшего охлаждения его поверхности. Иначе в корпусе может случиться перегрев.

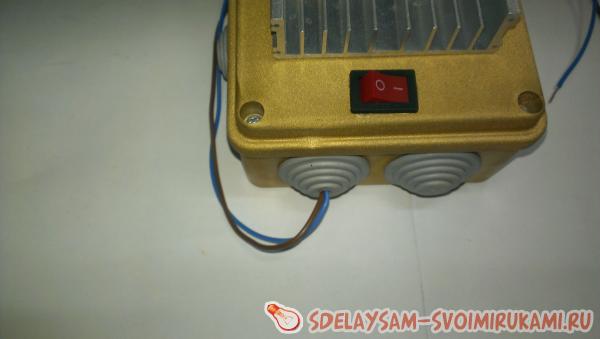

Прикрепите радиатор, разъемы, выведите провода питания, установите на — питания выключатель.

Усилитель звука на микросхеме TDA2030A

Усилитель звука на микросхеме TDA2030A

Усилитель звука на микросхеме TDA2030A

Усилитель звука на микросхеме TDA2030A

Усилитель звука на микросхеме TDA2030A

Усилитель звука на микросхеме TDA2030A

Усилитель звука на микросхеме TDA2030A

Усилитель имеет следующие характеристики:

  • Напряжения питания — от ±4.5 до ±25 В.
  • Выходная мощность — 18 Вт.
  • Номинальный частотный диапазон — 20-80.000 Гц.

Почти все подобные микросхемы очень сильно греются и поэтому без радиатора долго не проработают.

Усилитель звука на микросхеме TDA2030A

Усилитель звука на микросхеме TDA2030A

Окончательный вид:

Усилитель звука на микросхеме TDA2030A

Это поистине невероятной простоты схема, которую под силу собрать даже начинающим радиолюбителям. При всем при этом обладает достойными характеристиками для своего минимального размера.
Собирайте свой усилитель и будет вас счастье друзья.
